W dniu 16 października 2025 r. przeprowadzono serię badań wytrzymałościowych próbki materiału o przekroju okrągłym i średnicy 14 mm. Test wykonano w oprogramowaniu TestMaster, uzyskując szczegółowe dane dotyczące właściwości mechanicznych badanego materiału.

📈 Wyniki prób:

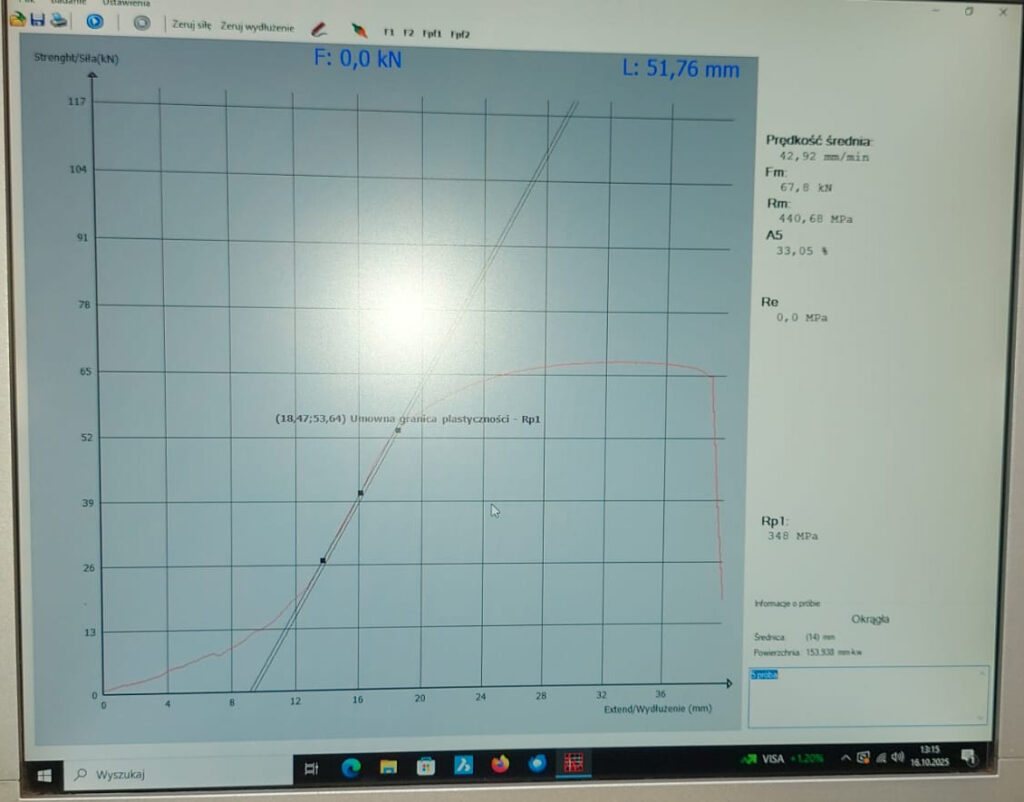

🔹 Próba 1:

• Umowna granica plastyczności (Rp1): 349 MPa
• Wytrzymałość na rozciąganie (Rm): 440,68 MPa
• Siła maksymalna (Fm): 67,8 kN
• Wydłużenie całkowite (A5): 33,05 %
• Średnia prędkość próby: 42,92 mm/min

🔹 Próba 2:

• Umowna granica plastyczności (Rp1): 329 MPa
• Wytrzymałość na rozciąganie (Rm): 436,06 MPa
• Siła maksymalna (Fm): 67,1 kN
• Wydłużenie całkowite (A5): 33,77 %
• Średnia prędkość próby: 50,62 mm/min

🧩 Wnioski:

Analiza krzywych naprężenie–wydłużenie wskazuje na dobrą ciągliwość i plastyczność badanego materiału, przy zachowaniu wysokiej wytrzymałości na rozciąganie (ok. 436–441 MPa). Uzyskane wartości umownej granicy plastyczności (Rp1) mieszczą się w przedziale 329–349 MPa, co potwierdza stabilne właściwości mechaniczne i powtarzalność wyników w próbach.

Zarejestrowane wydłużenie powyżej 33% świadczy o odpowiedniej elastyczności materiału i jego zdolności do przenoszenia znacznych obciążeń bez utraty spójności strukturalnej.

🧠 Podsumowanie:

Badany materiał spełnia wymagania typowe dla stali konstrukcyjnych plastycznych o podwyższonej wytrzymałości. Wyniki potwierdzają możliwość jego zastosowania w elementach pracujących pod zmiennym obciążeniem, gdzie wymagana jest zarówno odporność na rozciąganie, jak i dobra zdolność odkształceń plastycznych.
